RF Vector Impedance Antenna Analyzer SWR Meter Tester/S11 NFC RFID

140MHz-2.7GHz

SP2RXX
08.07.2016 17:47:14
poziom najwyższy i najjaśniejszy :-)



Grupa: Administrator

Lokalizacja: Bydgoszcz JO83XC

Posty: 7669 #2305284
Od: 2011-6-25
140MHz-2.7GHz RF Vector Impedance Antenna Analyzer SWR Meter Tester/S11 NFC RFID

Obrazek

Feature:

1. working currency:140MHz~2700MHz
2. stepped frequency 1kHz
3. Display 2.4cun TFT trdp
4. resolution ratio 320*240(QVGA)
5. 2000mAH(7.4Wh)
6. power consumption <1.5W
7. charge current 400mA
8. charge port USB
9. Auto power off can be set 5-60minutes
10. measured parameters resistence reactance standing wave s11
11. resolution ratio 4 number
12. frequency accuracy about 5ppm
13. Connector SMA-K
14. measurement range:impedance:0.1~1000
15. standing wave:1.000~65
16. s11(dB):0dB~-60dB
17. Working temperature:0~40
18. atmospheric pressure:860hPa~1060hPa
19. Size:1200mm*860mm*300mm
20. Sweep Points: 280



_________________
73! Maciej

Electra28.03.2024 12:03:38
poziom 5

oczka

SP0KKM
24.08.2016 21:33:18
poziom 2



Grupa: Użytkownik

Posty: 78 #2324430
Od: 2016-7-23


Ilość edycji wpisu: 2

Ilość edycji Admina: 1
W dniu wczorajszym otrzymaliśmy do testów w/w przyrząd od Krzysztofa SP7DCS (chyba pierwszy ściągnięty w Polsce wesoły. Zakupiony na znanym portalu aukcyjnym w cenie 165$). W tej cenie uważam ze nic nie kupi się lepszego do podręcznych pomiarów. Zaleta - własne zasilanie bateryjne i pomiary są prawie identyczne z wynikami analizatora mini NWT4000.
Na zdjęciach pomiary oświetlacza OM6AA.



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ ZDJĘCIA. DARMOWA REJESTRACJA





TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ ZDJĘCIA. DARMOWA REJESTRACJA





TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ ZDJĘCIA. DARMOWA REJESTRACJA





TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ ZDJĘCIA. DARMOWA REJESTRACJA





TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ ZDJĘCIA. DARMOWA REJESTRACJA





TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ ZDJĘCIA. DARMOWA REJESTRACJA



sp4elf & sp3nyf
_________________
KKM

SP0KKM
25.08.2016 15:51:10
poziom 2



Grupa: Użytkownik

Posty: 78 #2324655
Od: 2016-7-23
Dzięki urzejmości Krzyska SP7DCS przyrząd pojedzie do Pawła SQ1GQC który dokona pomiarów tego analizatora.Porówna z odczytami innych przyrzadów
_________________
KKM

SQ1GQC
25.08.2016 22:41:24
poziom 4

Grupa: Użytkownik

Posty: 368 #2324817
Od: 2014-2-18


Ilość edycji wpisu: 1

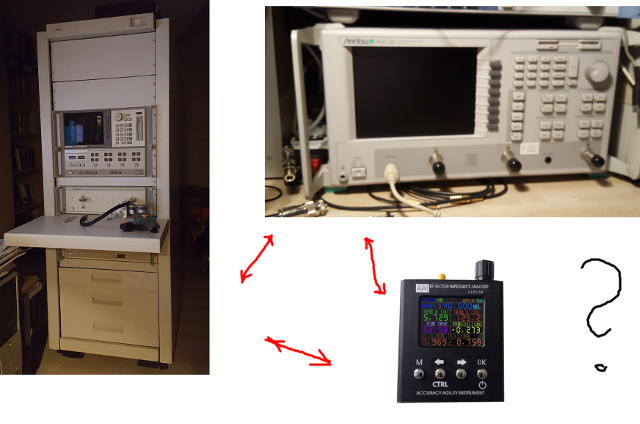

Lubię takie zadania. Obmierzę jego podstawowe parametry, dopasowanie, charakterystykę źródła i dokonam porównawczych pomiarów z moimi analizatorami. Na koniec przedstawię wyniki oraz swoje odczucia tutaj na forum. Panie i Panowie - przed państwem pojedynek Godzilla vs Mechagodzilla vs KingKong.

Obrazek

pan zielonyaniołek
_________________
Paweł

SP2IPT
26.08.2016 08:05:39
poziom 6



Grupa: Użytkownik

Lokalizacja: JO94GI

Posty: 1002 #2324910
Od: 2011-7-20
Godzilla to ten czarny? bardzo szczęśliwy
_________________
Electrical engineers do it with less resistance :)

sp7dcs
26.08.2016 09:23:54
poziom 4

Grupa: Użytkownik

Lokalizacja: Lodz

Posty: 205 #2324951
Od: 2011-12-21


Ilość edycji wpisu: 2
He he, to chyba będzie najlepiej przebadany "cacyk" rodem z Chin wesoły...
Paweł, cieszę się i dziękuję!
pozdr,dcs
_________________
pzdr.Krzysztof SP7DCS
http://sp7dcs.pzk.pl/

SP2IPT
26.08.2016 10:05:18
poziom 6



Grupa: Użytkownik

Lokalizacja: JO94GI

Posty: 1002 #2324972
Od: 2011-7-20
Poza tym wszyscy wiedza do czego naprawdę służy Mechagodzilla bardzo szczęśliwy
Obrazek
_________________
Electrical engineers do it with less resistance :)

SQ1GQC
31.08.2016 01:27:14
poziom 4

Grupa: Użytkownik

Posty: 368 #2326790
Od: 2014-2-18


Ilość edycji wpisu: 2
OK, przysiadłem dzisiaj wieczorem dłuższą chwilę aby porównać te mityczne potwory. Wiem, że koledzy są zainteresowani, cena nie jest zabójcza więc trzeba sprawdzić co w trawie piszczy. Przygotowałem mały program pomiarów parametrów własnych urządzenia a w drugiej części zmierzyłem przykładowe DUT'y i porównałem wyniki. A więc do rzeczy:

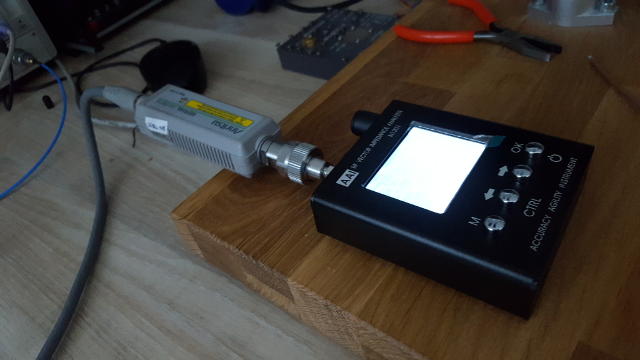

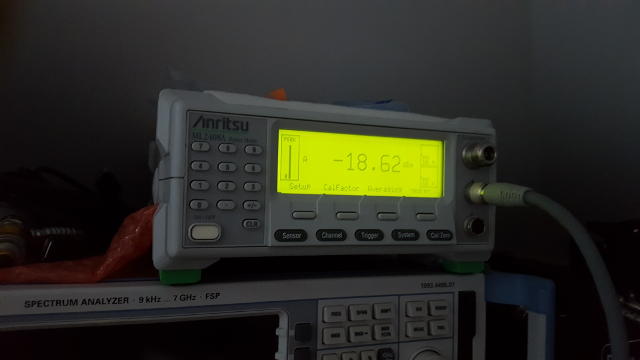

1. Pomiar mocy źródła.

Moc źródła ma znaczenie szczególnie przy pomiarach antenowych. Prowadzimy je zazwyczaj w miejscu zainstalowania anteny a nie w komorze bezechowej i musimy mierzyć się z zakłóceniami docierającymi z "eteru". Pomiaru dokonałem w kilku punktach częstotliwości za pomocą miliwatomierza Anritsu ML2408A z sondą MA2472D.

Obrazek

Obrazek

Wyniki liczbowe przedstawiają się następująco:

137,5 MHz: -18,56 dBm
144,3 MHz: -18,63 dBm
432,2 MHz: -18,26 dBm
1000,0 MHz: -18,05 dBm
1090,0 MHz: -18,02 dBm
1296,2 MHz: -17,9 dBm
2320,2 MHz: -17,06 dBm
2700,0 MHz: -16,67 dBm

Moc nie za wysoka, ale docenić należy wyrównany poziom w całym zakresie częstotliwości.

2. Dokładność wbudowanego wzorca częstotliwości.
To urządzenie przenośne a wręcz kieszonkowe, więc OCXO spodziewać się nie należy. Nastawiłem częstotliwość 2700 MHz i dokonałem pomiaru za pomocą częstotliwościomierza wbudowanego w analizator widma z OCXO. Wartość odczytana:

2703,95307 MHz

W mojej opinii wystarcząjace jak do zastosowań tego przyrządu.

3. Jakość sygnału źródła.

O ile przy pomiarze elementów liniowych i dobrym selektywnym odbiorniku możemy właściwie zaniedbać jakość sygnału źródła, to na przykład przy pomiarach elementów półprzewodnikowych (np. dopasowanie wejścia wzmacniacza) dobrze by było, aby sygnał był w miarę czysty. Podłączyłem wyjście przyrządu do wejścia analizatora Advantest R3681. Nastawiłem kilka częstotliwości na analizatorze i odczytałem widmo harmonicznych

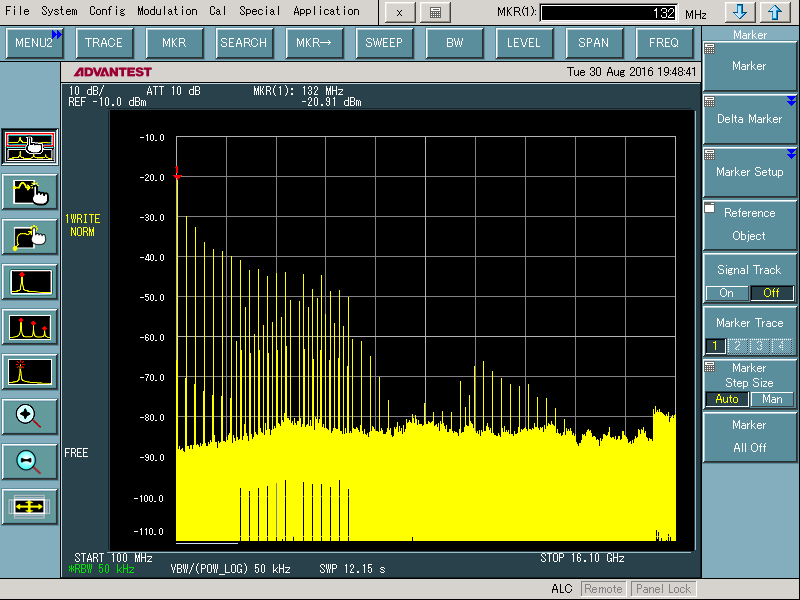

144,3 MHz (niezła sieczkarnia)

Obrazek

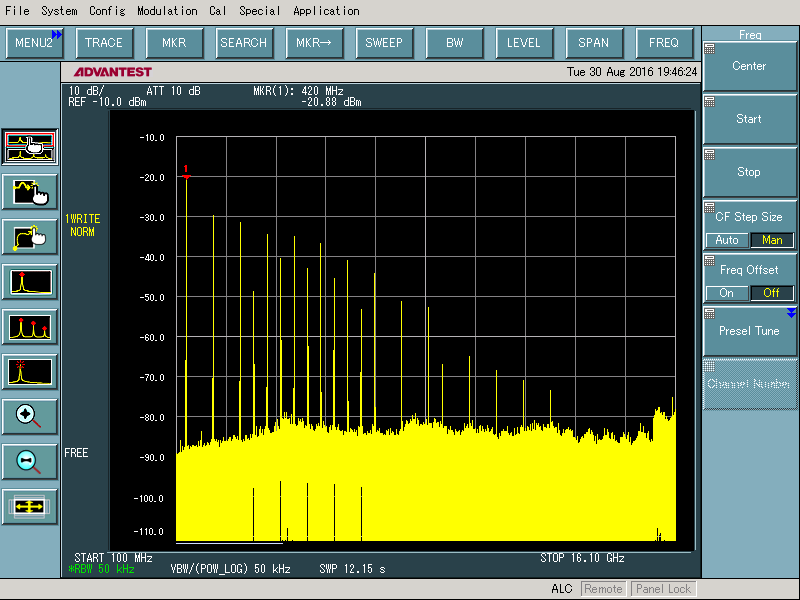

432,2 MHz

Obrazek

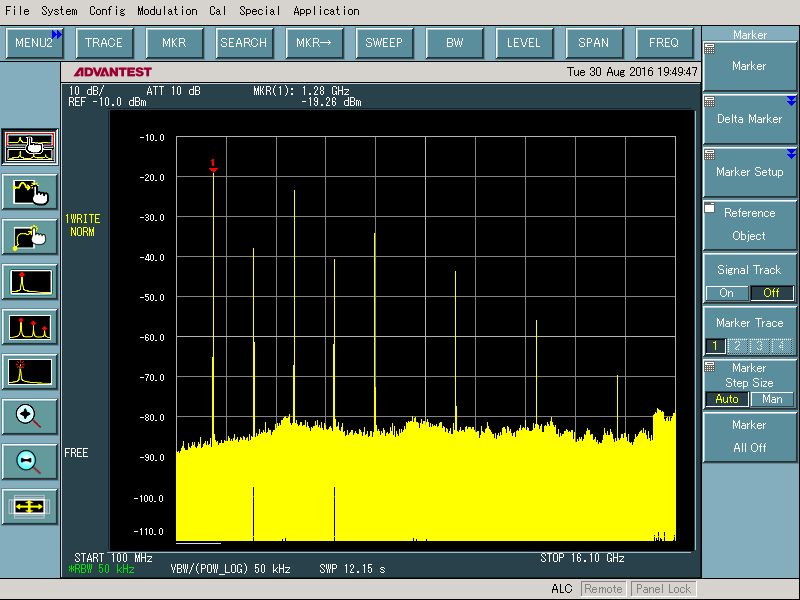

1296 MHz

Obrazek

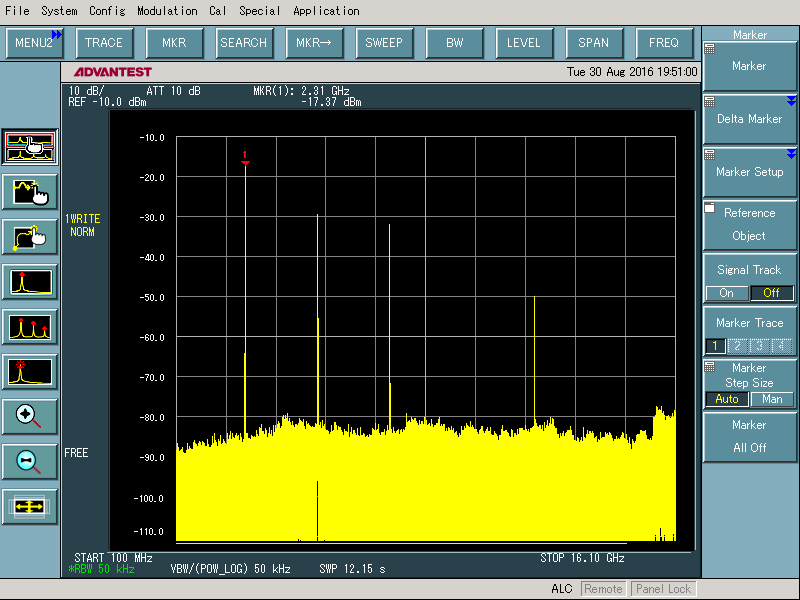

2320 MHz

Obrazek

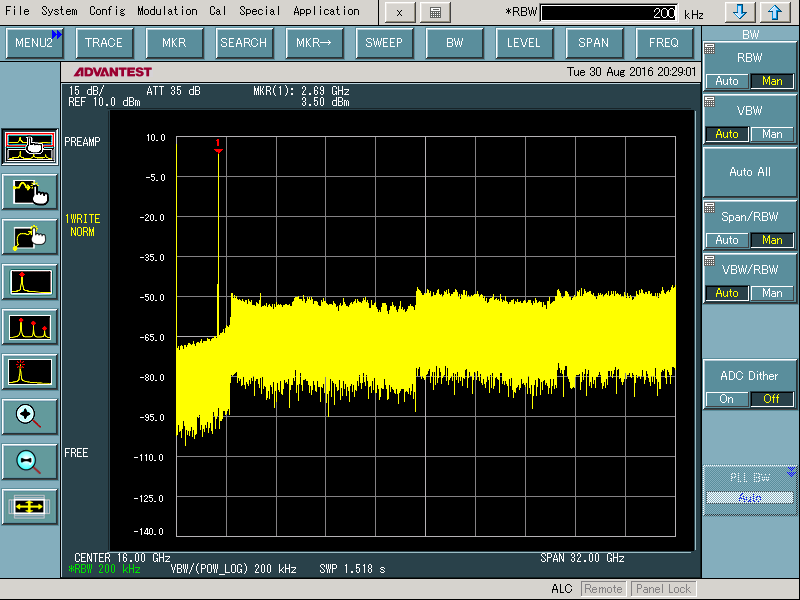

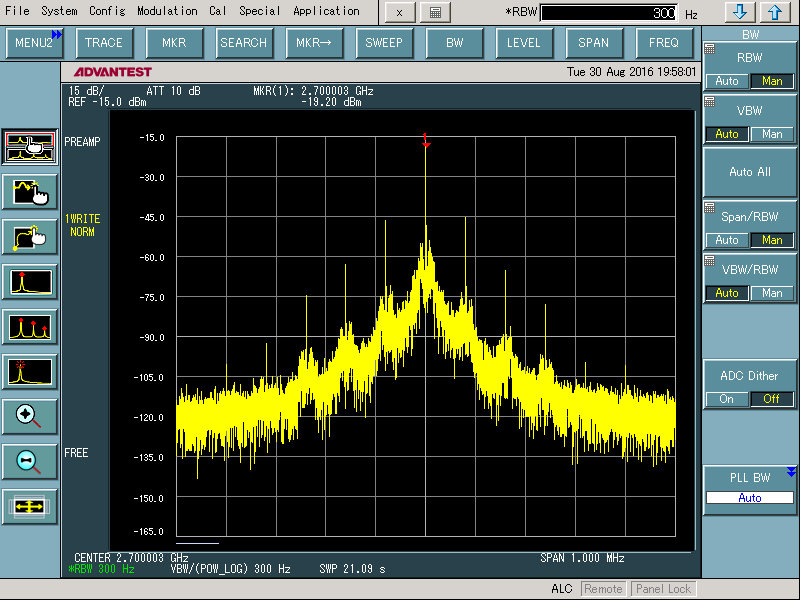

Na koniec nastawiłem urządzenie na maksymalną częstotliwość i obejrzałem jak wygląda otoczenie sygnału:

Obrazek

No cóż. Filtracji nie zastosowano żadnej. Prawdopodobnie do pomiarów antenowych nie ma to krytycznego znaczenia, ale trzeba się uwijać aby UKE nas nie ścigało za podłączenie comb-generatora do antenywesoły Dla porównania widmo z VNA Anritsu MS4623B ustawionego na 2,7 GHz.

Obrazek

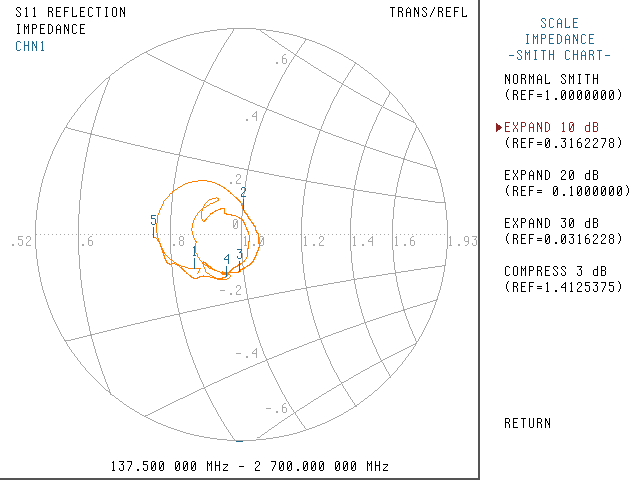

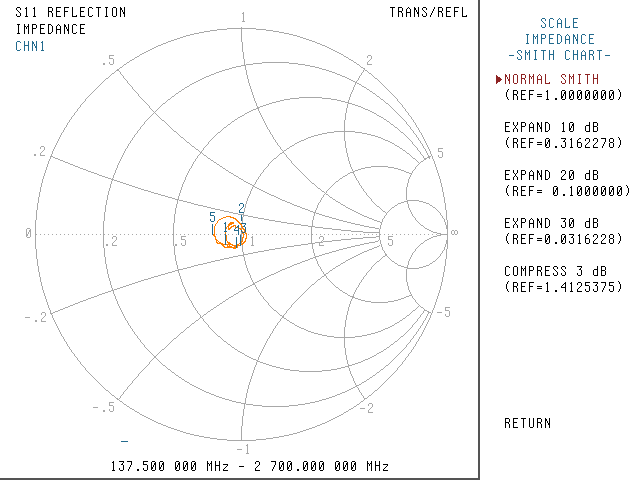

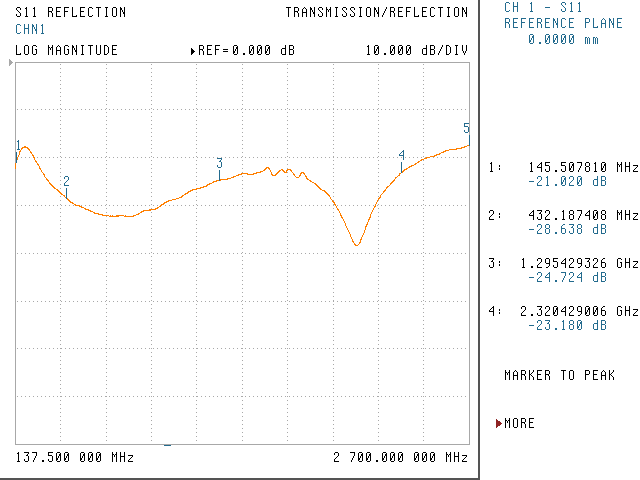

4. Dopasowanie

Taki analizator aby móc dokładnie mierzyć niewielkie odchyłki od wzorcowych 50 Ohmów sam powinien reprezentować impedancję wejściową jak najbardziej zbliżoną do 50 OHm+j0. Dokonałem pomiaru dopasowania za pomocą Anritsu MS4623B w zakresie 137,5 MHz - 2,7 GHz. Wyniki poniżej (wartość bezwzględna, wykres Smitha i powiększony wykres Smitha).

Obrazek

Obrazek

Obrazek


W mojej opinii całkiem przyzwoicie.

5. Pomiary porównawcze.

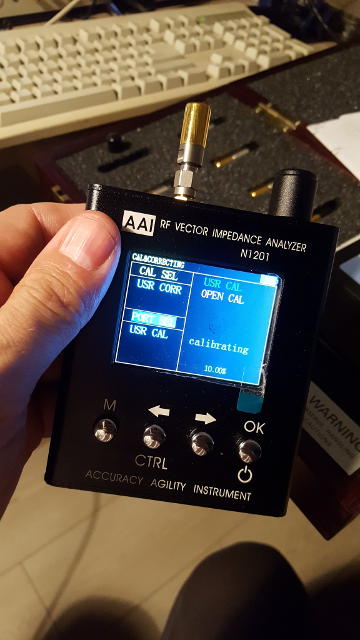

Na początku tej fazy dokonałem kalibracji przyrządu. Wykorzystałem elementy kitu kalibracyjnego 3,5 mm Rosenberger 03CK10A-150. Instrukcja napisana jest w mało mi zrozumiałym chińskim narzeczu języka angielskiego ale założyłem że dobrze zrozumiałem że ustawienie "CAL SEL" to ustawienie "calibration plane" - i pozostawiłem je jako "SYS CORR" (czyli pozostawiłem "calibration plane" na złaczu SMA przyrządu) a ustawienie "PORT SEL" zmieniłem na "USER CAL" i podłaczając kolejno męskie elementy OPEN, SHORT, LOAD dokonałem kalibracji.

Obrazek

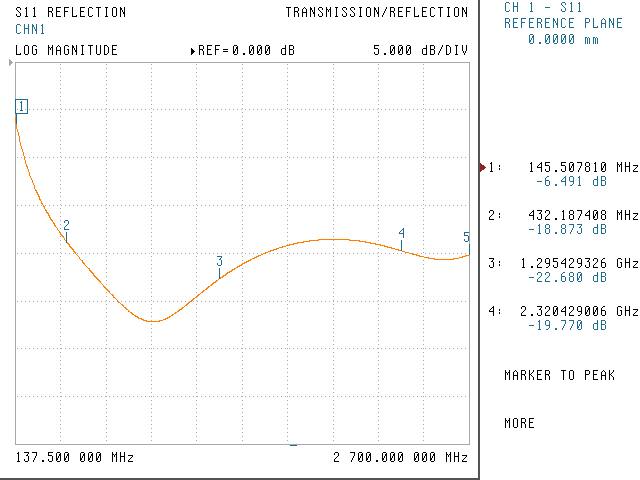

Następnie przygotowałem DUT w postaci tłumika z wbudowanym filtrem zakończonym obciążeniem N. Zależało mi aby DUT miał zmienne odbicia w szerokim paśmie. Najpierw zmierzyłem go za pomocą MS4623B:

Obrazek

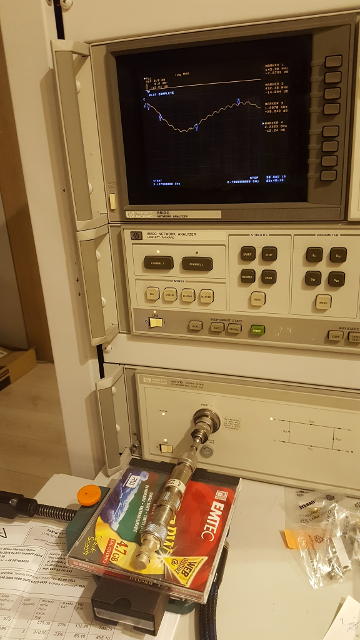

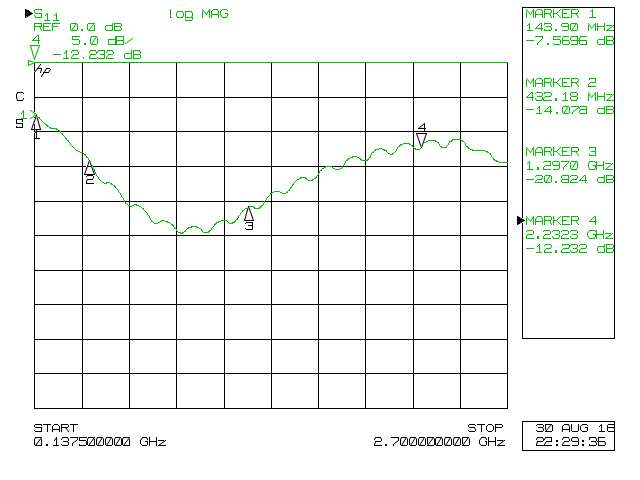

Potem HP 8510C

Obrazek

Obrazek

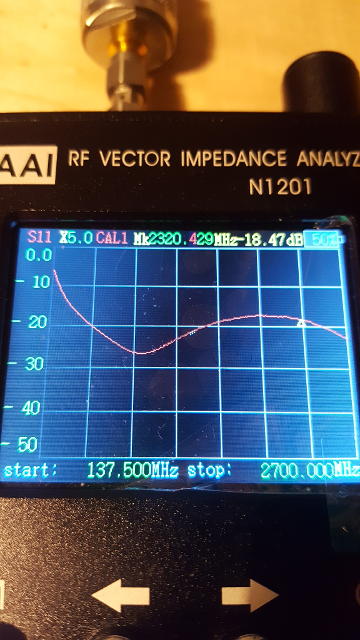

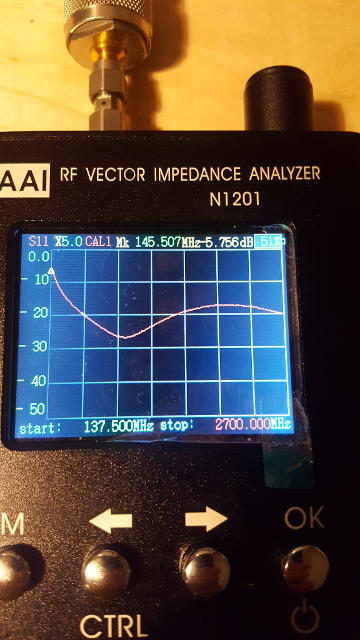

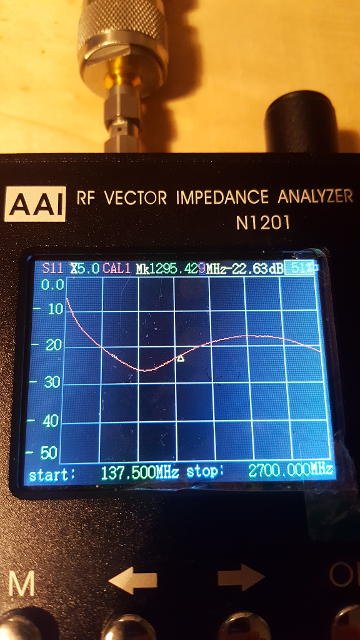

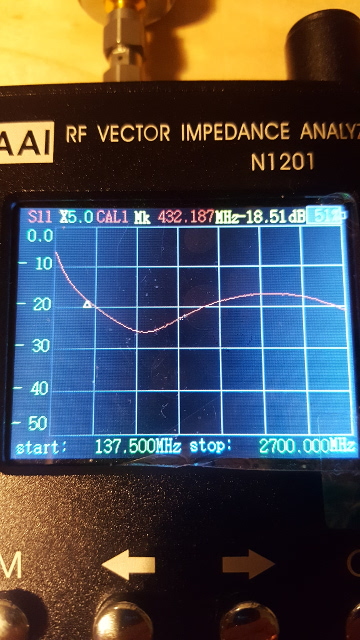

No i zmierzyłem za pomocą N12010SA. Troszkę kłopotliwe jest dokumentowanie pomiarów bez połączenia z komputerem ale zdjęcie ekranu załatwia sprawę. Po kolei można odczytać wartość kursora:

Obrazek

Obrazek

Obrazek

Obrazek

Porównanie wartości z poszczególnych przyrządów:

f MS4623B HP 8510C N1201SA
0145,507 MHz -6,491 dB -7,5696 dB -5,756 dB
0432,187 MHz -18,873 dB -14,078 dB -18,51 dB
1295,429 MHz -22,680 dB -20,824 dB -22,63 dB
2320,429 MHz -19,770 dB -12,232 dB -18,47 dB

Korelacja wyników nie najgorsza.

Kolejny DUT to marnej jakości chiński tłumik (nawet nie spojrzałem jakiej wartości, nie używam ich wcale bo to badziew) zakończony obciążeniem 50 ohm SMA. Też zależało mi na zmianach odbicia w zależności od częstotliwości, dlatego wybrałem marne elementy. Tutaj postanowiłem sprawdzić już dokonać pomiaru wektorowego i porównać wartości zespolone impedancji.

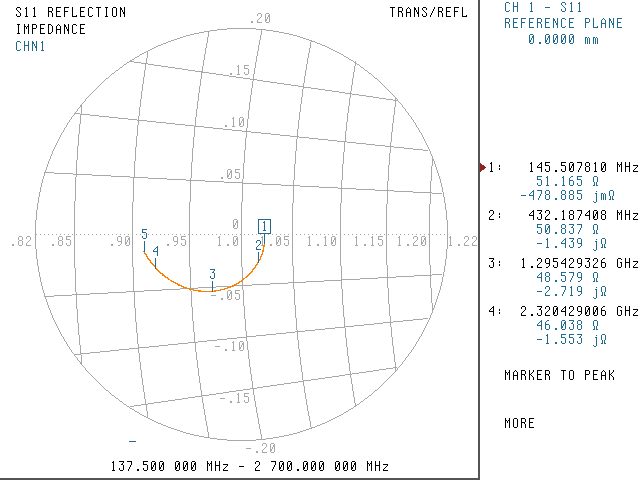

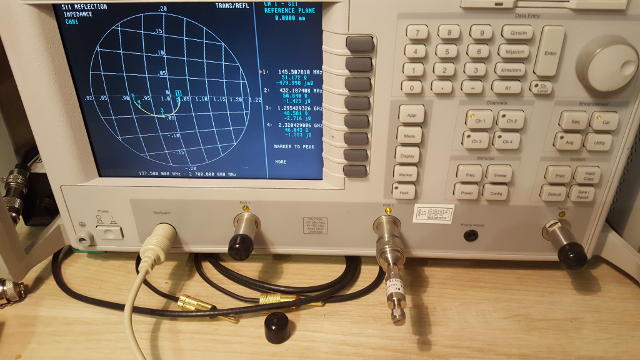

Najpierw pomiar MS4623B

Obrazek

Obrazek

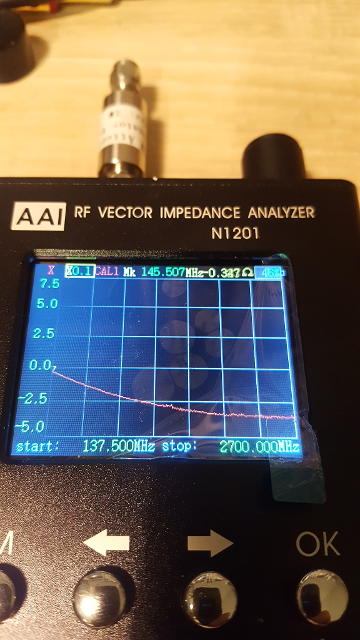

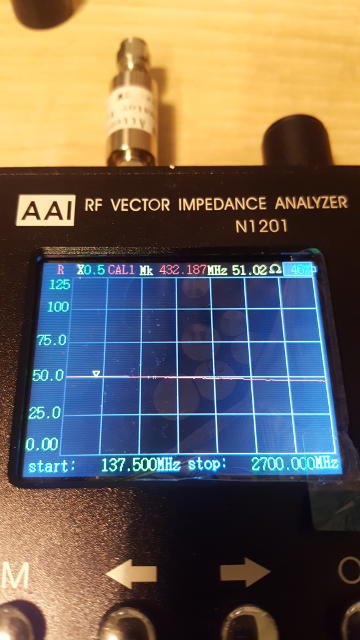

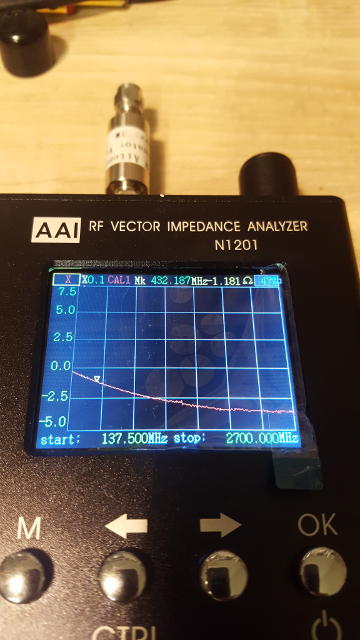

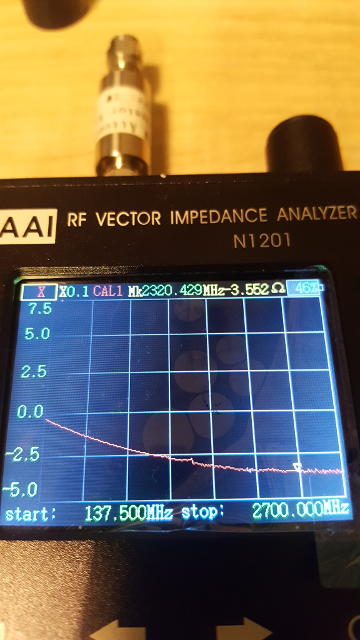

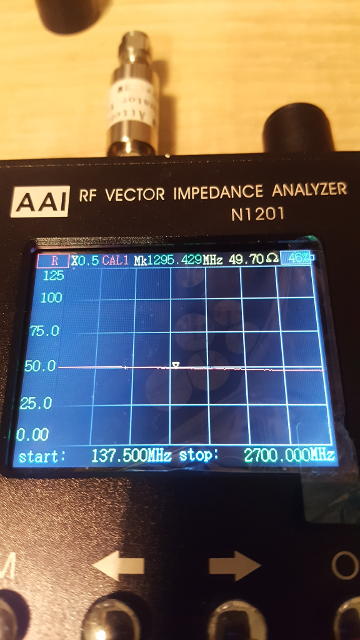

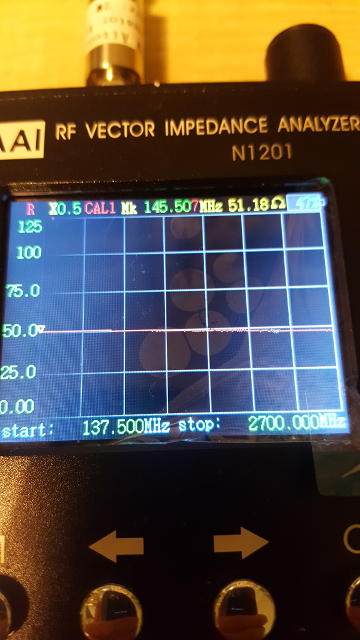

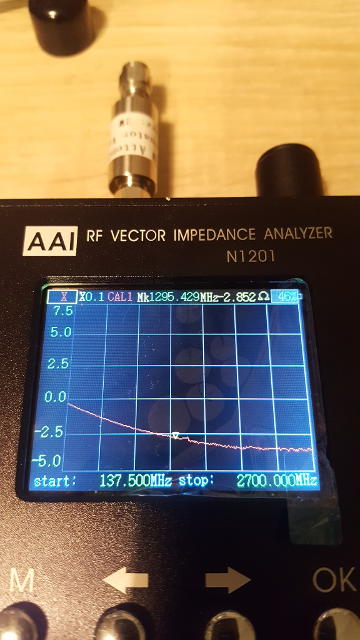

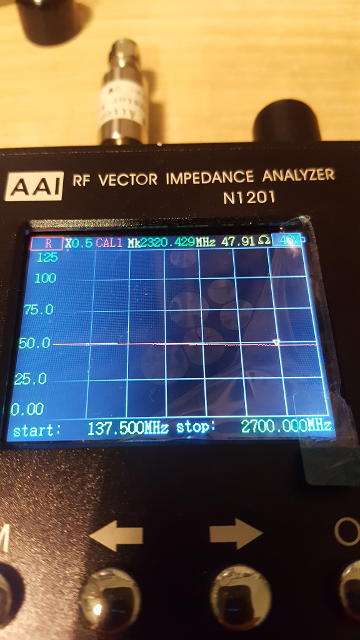

A teraz N1201SA

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

I tabelarycznie

f MS4623B N1201SA
0145,507 MHz 51,165 Ohm - j0,478 Ohm 51,18 Ohm - j0,337 Ohm
0432,187 MHz 50,837 Ohm - j1,439 Ohm 51,02 Ohm - j1,181 Ohm
1295,429 MHz 48,579 Ohm - j2,719 Ohm 49,70 Ohm - j2,852 Ohm
2320,429 MHz 46,038 Ohm - j1,553 Ohm 47,91 Ohm - j3,552 Ohm

Poza pasmem 13 cm korelacja wyników bardzo dobra.

Ostatni DUT który przygotowałem miał w moim zamierzeniu jak najbardziej przypominać antenę a jednocześnie zapewnić powtarzalne wyniki bez zastosowania komory bezechowej (której nie mam - jeszczeoczko. Zależało mi na sprawdzeniu korelacji między wynikami różnych przyrządów więc wybierałem ekranowane DUT'y które z łatwością mogłem podłączyć do wszystkich analizatorów. Ten zbudowałem z filtra dolnoprzepustowego na ~156 MHz obciążonego obciążeniem 50 Ohm.

Obrazek

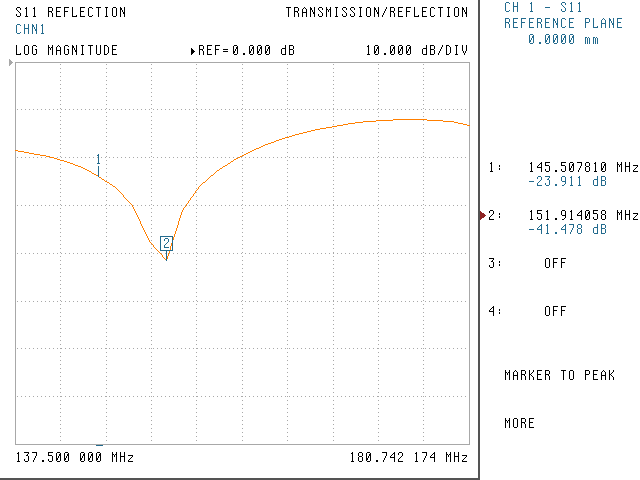

Pomiar za pomocą MS4623B

Obrazek

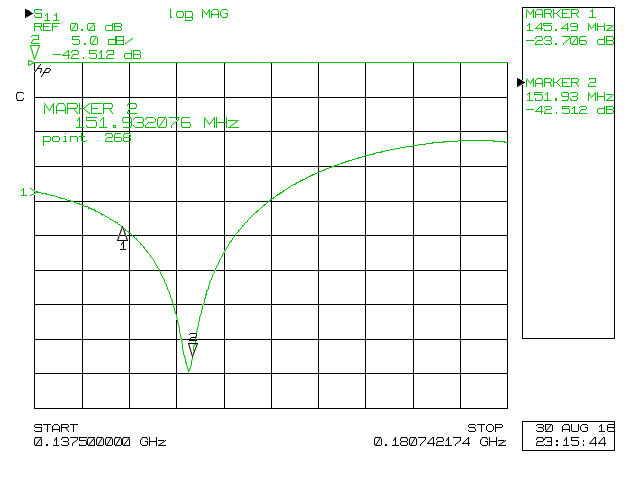

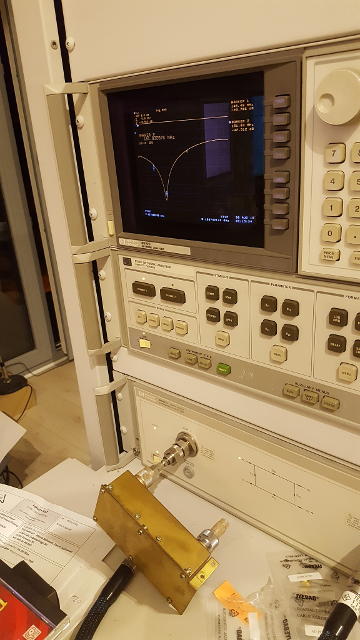

Pomiar za pomocą HP 8510C

Obrazek

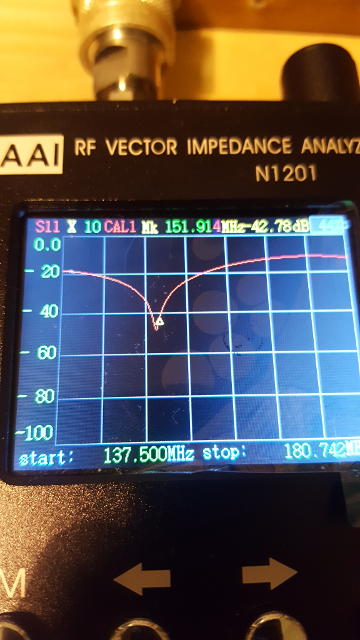

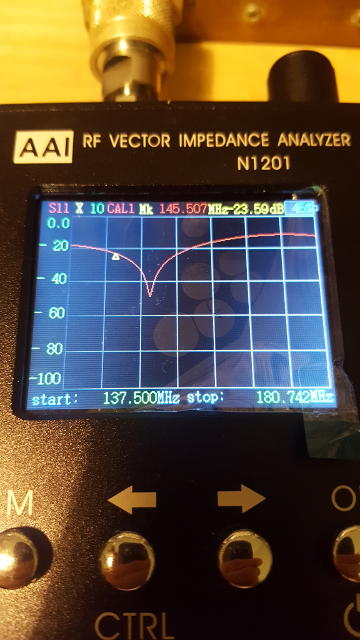

Pomiar za pomocą N1201SA

Obrazek

Obrazek

Tabela

f MS4623B HP 8510C N1201SA
145,49 MHz -23,911 dB -23,706 dB -23,59 dB
151,93 MHz -41,478 dB -42,512 dB -42,78 dB

W tym pomiarze w wąskim paśmie korelacja wprost wyśmienita.

6. Podsumowanie i wnioski

Taki mały wihajster a robi dużą część roboty dużych braci. Nie we wszystkim może zastąpić VNA ale do tego do czego został przeznaczony sprawia się zadziwiająco dobrze. Trzeba mieć świadomość ograniczeń, ale z drugiej strony kosztuje mało i jest nieduży. Rack z 8510C waży u mnie ze 250 kg a ten pewnie ze 200 g! Dużą uciążliwością był dla mnie odwrócony moim zdaniem kierunek działania enkodera. Zawsze chcąc zwiększyć częstotliwość ją zmniejszałem. Ale to jest do naprawienia. Instrukcja jest napisana w języku, który można z trudem zakwalifikować jako angielski. Ale poza kalibracją cała reszta jest do ogarnięcia w moment. Zdaje mi się że się u nas przyjmie.
_________________
Paweł

maxbit
31.08.2016 07:14:47
poziom 6

Grupa: Użytkownik

Lokalizacja: Kraków

Posty: 1076 #2326808
Od: 2013-3-31



UŻYTKOWNIK ZABLOKOWANY
Przydały by się jeszcze fotki środka wesoły
No cóż ten RACK to lata 70-80 wesoły a ten Wichajster to 2015 wesoły
Dzisiejsze VNA spokojnie się mieszczą w czymś wielkości laptopa.
Oczywiście pewnych rozwiązań do pewnych parametrów nie zmniejszymy.

Po za tym kawał dobrej roboty.
_________________
sq9mt
Marcin
max-bit
www.rflab.pl

sp7dcs
31.08.2016 09:14:20
poziom 4

Grupa: Użytkownik

Lokalizacja: Lodz

Posty: 205 #2326850
Od: 2011-12-21


Ilość edycji wpisu: 1
Paweł,
Załatwiłeś się z tematem analizatora bardzo sprawnie i widać, że można wystarczająco dużo na nim zobaczyć dla amatora, za co dziękuję bardzo...
pzdr,dcs

_________________
pzdr.Krzysztof SP7DCS
http://sp7dcs.pzk.pl/

sp2iqw
31.08.2016 19:07:20
poziom 4

Grupa: Użytkownik

Lokalizacja: Gdynia, JO94gm

Posty: 295 #2327033
Od: 2011-8-23
Zgadzam się, ten przyrząd cechuje bardzo dobry stosunek możliwości do ceny.

Niepokoi mnie jego oscylator. 2703,95307 MHz / 2700MHz, przeliczając to na niższe pasmo 144MHz odchyłka wyniesie 213kHz. To aż 1464ppm /0,15% TRAGEDIA ! Może jakiś błąd ?
Byle jaki generatorek wyjęty z PC (nie jest to TCXO) ma dokładność rzędu 100ppm a więc 15 x lepszą.
Chińczycy bardzo tanio sprzedają TCXO 2,5ppm a to by dawało zamiast 2700MHz tylko niecałe 70kHz więcej. Gdyby nawet była odchyłka 20ppm (zwykły acz nieco lepszy kwarc) to można by tematu nie poruszać aniołek
Te 0,15% to stanowczo za dużo i przy bardzo ostrych filtrach może już nieco zniekształcić wynik pomiaru.

Michał
sp2iqw

Electra28.03.2024 12:03:38
poziom 5

oczka

sp2iqw
31.08.2016 19:24:16
poziom 4

Grupa: Użytkownik

Lokalizacja: Gdynia, JO94gm

Posty: 295 #2327036
Od: 2011-8-23
Może nie jest tak źle bo błąd wygląda na "gruby". Sądzę, że jeśli jeszcze Paweł ma ten przyrząd w shacku to po prostu podłączy go pod częstościomierz.

SQ1GQC
31.08.2016 23:06:22
poziom 4

Grupa: Użytkownik

Posty: 368 #2327118
Od: 2014-2-18


Ilość edycji wpisu: 2
    sp2iqw pisze:

    Może nie jest tak źle bo błąd wygląda na "gruby". Sądzę, że jeśli jeszcze Paweł ma ten przyrząd w shacku to po prostu podłączy go pod częstościomierz.

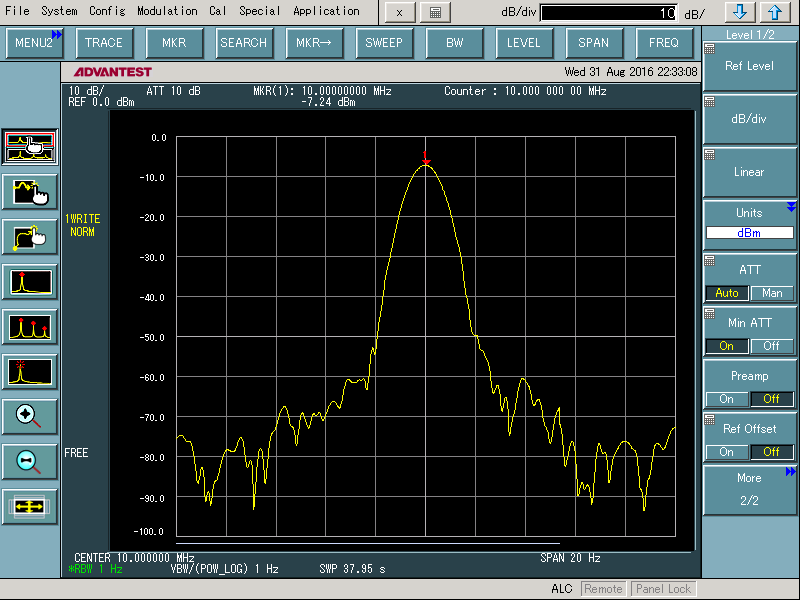

Nie mam już przyrządu u siebie, dzisiaj odesłałem do Krzysztofa. Częstotliwość mierzyłem częstotliwościomierzem wbudowanym w analizator widma. Jest to regularny licznik, z dodatkowym uśrednianiem (nie oparty na analizie sygnału wyświetlanego na ekranie jak markery a na liczeniu impulsów z p.cz analizatora). Cały tor przemiany jest oczywiście syntezowany z jednego źródła. Co do dokładności OCXO będącego wzorcem w moim analizatorze mam pewność. Korelacja z sygnałem GPSDO Trimble jest taka, że dość opornie mi idzie zbudowanie twojego układu Michał wspomagającego i rozdzielającego sygnał GPSDO i podłączenie wszystkiego do wspólnego wzorcapan zielony

Obrazek

Na powyższym obrazku analizator chodzi ze swojego wbudowanego OCXO i mierzy podłączone GPSDO Trimble zalockowane do GPS po kilku godzinach.

Pisząc o moim zdaniem wystarczającej dokładności miałem na myśli przeznaczenie przyrządu do pomiarów antenowych. S11 dla dokładnego nastrojenia filtra to troszkę mało informacji więc w moim odczuciu ten przyrząd do tego specjalnie przydatny nie jest. No ale faktycznie troszkę dokładniej być by mogło.
_________________
Paweł

sp2iqw
01.09.2016 00:33:13
poziom 4

Grupa: Użytkownik

Lokalizacja: Gdynia, JO94gm

Posty: 295 #2327135
Od: 2011-8-23
To już rozwiewa wątpliwości. OCXO nie może kłamać i jak widać robi swoje.
Oczywiście pomiarom antenowym taka odchyła (bo trudno to inaczej nazwać)nie robi.
Osobiście to bym się z lekka po dostawcy przejechał:-) choćby po to aby wiedział, ze nie może przepuszczać takich niedoróbek.

Michał

SP2IPT
01.09.2016 02:32:01
poziom 6



Grupa: Użytkownik

Lokalizacja: JO94GI

Posty: 1002 #2327142
Od: 2011-7-20
W sumie glupie pytanie, ale oczko
Czy urzadzenie bylo nagrzane, czy probowales kilka razy zmierzyc po wylaczeniu i wlaczeniu?

pz
_________________
Electrical engineers do it with less resistance :)

SQ1GQC
01.09.2016 02:41:37
poziom 4

Grupa: Użytkownik

Posty: 368 #2327143
Od: 2014-2-18
Było nagrzane, około 0,5 h. Zmierzyłem raz, zapisałem i zapomniałem. Nie pomyślałem żeby się w to zbytnio wgłębiać. Miałem chwilę wieczorem to siadłem i pomierzyłem, zależało mi aby szybko wrócił do właściciela. Marek SP4ELF zapowiedział, że będzie też zainteresowany obmierzeniem jego egzemplarza - mogę wtedy przyjrzeć się tematowi dokładniej. Jak trzeba mogę nawet palnikiem gazowym podwyższyć temperaturę obudowy i sprawdzić dryftpan zielony OK, zartuję.
_________________
Paweł

SP2IPT
01.09.2016 07:44:06
poziom 6



Grupa: Użytkownik

Lokalizacja: JO94GI

Posty: 1002 #2327181
Od: 2011-7-20
A ja myslalem, ze pracowalem wczoraj^Wdzis do pozna oczko
Przerazacie mnie jęzor
_________________
Electrical engineers do it with less resistance :)

sp7dcs
04.09.2016 20:29:14
poziom 4

Grupa: Użytkownik

Lokalizacja: Lodz

Posty: 205 #2328356
Od: 2011-12-21


Ilość edycji wpisu: 3

Ilość edycji Admina: 1
Analizator wrocił do mnie skalibrowany i gotowy do pracy. Przeprowadziłem przy jego pomocy korekcyjne strojenie portu RX septum w 6m dish. Nie miałem dużych problemów z obsługą urządzenia ,ale podobnie jak Paweł nie mogłem się przyzwyczaić do obracania gałą enkodera od zmiany czestotliwości ciągle myląc się podczas zwiększania lub jej zmniejszania hi...Intuicyjnie robiłem to odwrotnie niż oczko .

Wyniki z pomiarów na zdjęciach:



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ ZDJĘCIA. DARMOWA REJESTRACJA





TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ ZDJĘCIA. DARMOWA REJESTRACJA





TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ ZDJĘCIA. DARMOWA REJESTRACJA




pozdr, Krzysztof SP7DCS


_________________
pzdr.Krzysztof SP7DCS
http://sp7dcs.pzk.pl/

SP2IPT
04.09.2016 20:44:59
poziom 6



Grupa: Użytkownik

Lokalizacja: JO94GI

Posty: 1002 #2328367
Od: 2011-7-20
To nie bedzie dzialac.
Trzeba bylo wziac miedzianego gwozdzia jęzor
_________________
Electrical engineers do it with less resistance :)

SP7CKH
04.09.2016 21:47:37
poziom 5



Grupa: Użytkownik

Lokalizacja: JO92QF Kutno

Posty: 406 #2328393
Od: 2011-8-26
    SP2IPT pisze:

    To nie bedzie dzialac.
    Trzeba bylo wziac miedzianego gwozdzia jęzor

Nie znasz się .lolTo jest gwóźdź tego wątku.
Może być nawet drewniany.
Fajny przyrząd .Paweł dzięki za testy.Mam na ten zakres inne mierniki ale żadnego nie zabiorę na dach.
Kupuję.
